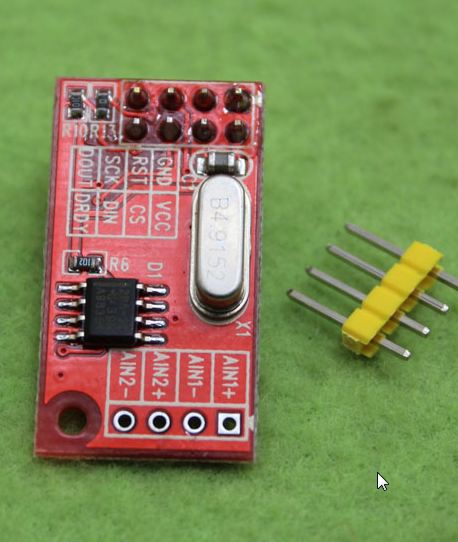

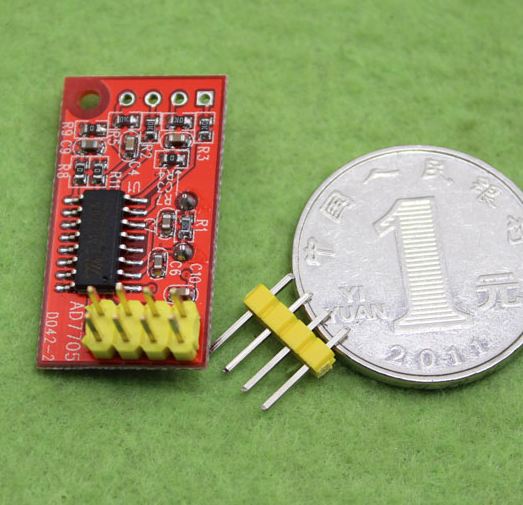

คุณสมบัติ:

1,3.3V หรือ 5.0V DC พาวเวอร์ซัพพลาย

2, MCU อินเตอร์เฟซ: SPI

3, ชิปหลัก ADC: TM7705 (Tianwei เดิมชิปใหม่และชิปสามารถใช้งานได้อย่างเต็มที่ AD7705)

4, ภายนอก  แรงดันอ้างอิง LM285-2.5 (นำเข้าของแท้เดิม)

5 วงจรอินพุทที่มีการแบ่งตัวต้านทานและตัวกรอง RC ช่วยให้ลูกค้าสามารถเปลี่ยนช่วงกำไรของตัวเอง

6 ชิปที่มีเครื่องขยายเสียงได้รับโปรแกรมช่วงที่ได้รับ: 1-128 ครั้ง

7 เซ็นเซอร์ชิปที่มีเครื่องขยายเสียงบัฟเฟอร์ภายในสามารถเชื่อมต่อโดยตรง


library และ code สำหรรับ arduino
https://github.com/kerrydwong/AD770X
https://github.com/kerrydwong/AD770X/archive/master.zip

http://www.kerrywong.com/2011/03/20/ad7705ad7706-library/

AD7705/AD7706 Library

AD7705 and AD7706 are two 16-bit Sigma Delta ADCs. Equipped with on-chip digital filters and programmable gain front ends, these chips are ideal for low frequency multi-channel signal measurements. The main difference between AD7705 and AD7706 is that AD7705 has two fully differential input channels while AD7706 has three pseudo differential input channels.

This library I created interfaces with Arduino using the standard SPI bus. Most of the complexity is hidden behind the scene, and only a single parameter — the reference voltage — is needed to initialize the library since the reference voltage can vary depending on the particular implementation.

The following code snippet illustrates how to use this library. In this example, channel 1 of AD7706 is setup in bipolar mode with a unity gain. The common pin of the pseudo differential inputs (AIN1 to AIN3) is tied to the 2.5V voltage reference. This gives a measurement range of -2.5 V to +2.5 V. Pin SCK, CS, MOSI, MISO correspond to Arduino pin 13, 10, 11 and 12 respectively.

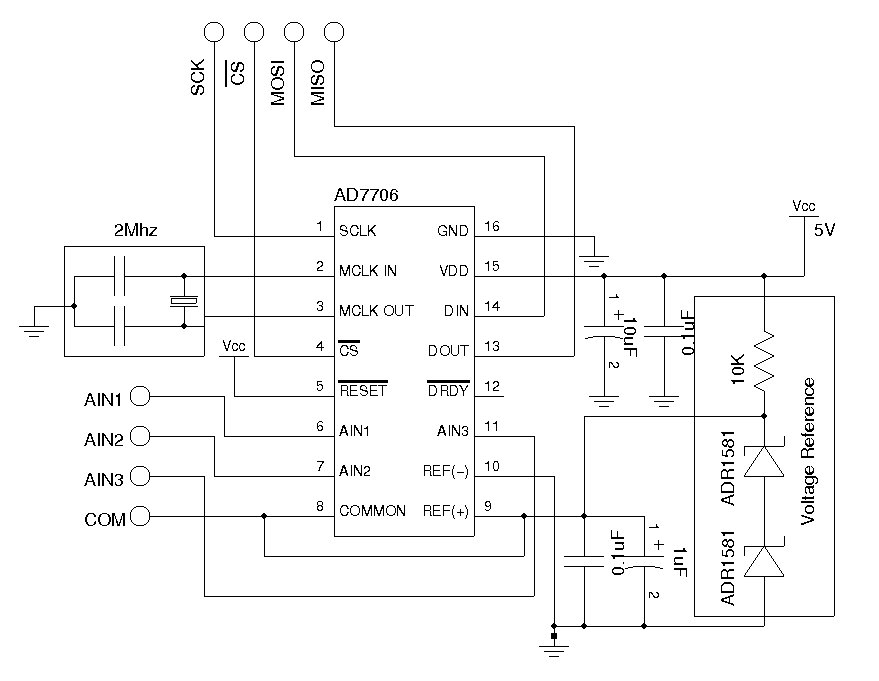

Here is the schematics I used for the sample program above:

AD7706

For a supply voltage of 5V, the recommended voltage reference is AD780/REF192. I used two 1.25 V precision shunt voltage references ADR1581 to form a 2.5V reference instead since those are the components I have on hand.

The library also provides an overloaded init method to setup channel, gain and update rate:

The available gain settings are defined as:

And the update rate settings can be chosen from:

Other settings can be accessed via the setup register directly using the writeSetupRegister method defined below:

For more details, please refer to the datasheet and the code in the download section.

AD7706 Test Setup

Download AD770X.tar.gz (Obsolete)
4/18/2012: AD770X1.1.tar.gz (see this post for changes since the previous version)




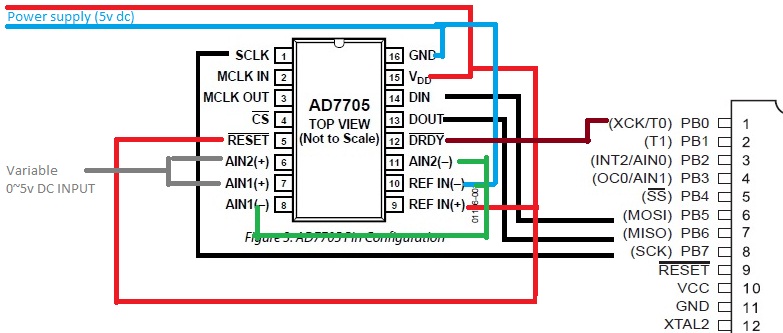

#include
#include          //itoa Function
#define F_CPU 1600000000UL
#include "lcd.h"
#include

//init ATmega SPI
void SPI_MasterInit(void) {
  DDRB = ((1<
